一、產品及選用（VLF3000電力試驗行業標準“低頻高壓發送器"擁有雄厚的技術力量）

1、命名說明

2、超低頻系列產品                         表1

3、根據被試對向選擇適當規格的產品。

使用時，試品電容量不得超過儀器的額定容量。試品電容量過小，會影響輸出波形。若小于0.05µF，儀器將不能正常輸出。可并聯0.1 µF的電容輔助輸出。下面是一些設備的電容量，供用戶參考。

不同發電機的單相對地電容量                          表2

交聯聚乙烯絕緣單芯電力電纜的電容量(µF/km)    表3

4、試品電流的估算方法：

計算公式：?。桑剑拨衒ＣＵ

二、絕緣耐壓試驗原理（VLF3000電力試驗行業標準“低頻高壓發送器"擁有雄厚的技術力量）

超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕 ，理論上容量約為工頻的五百分之一。試驗程序大大地減化，與工頻試驗相比好處更多。這就是為什么發達國家普遍采用這一方法的原因。我國電力部以委托武漢高壓研究所起草了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據我國這一需要研制而成的?？蓮V泛用于電纜、大型高壓旋轉電機、電力電容器的交流耐壓試驗之中。

三、產品簡介（VLF3000電力試驗行業標準“低頻高壓發送器"擁有雄厚的技術力量）

本產品接合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護全部自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、打印機輸出試驗報告。設計指標全部符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：

電流、電壓數據均直接通過高壓側采樣獲得，所以數據真實、準確。

過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于２０ms。

過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精確停機

保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于２０ms。

★ 高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。

由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

四、技術參數（VLF3000電力試驗行業標準“低頻高壓發送器"擁有雄厚的技術力量）

1、輸出額定電壓：參見表1

2、輸出頻率：0.1Hz、0.05Hz、0.01Hz。

3、帶載能力：參見表1    0.1  Hz  *大1.1µF

0.05 Hz  *大2.2µF

0.02 Hz  *大5.5µF

4、測量精度：３%

5、電壓正，負峰值誤差：≤３％

6、電壓波形失真度：≤５％

7、使用條件：戶內、戶外；溫度：-10℃∽+40℃；濕度：≤85％RH

8、電源：交流50 Hz，220V ±5%

9、電源保險管：參見表1

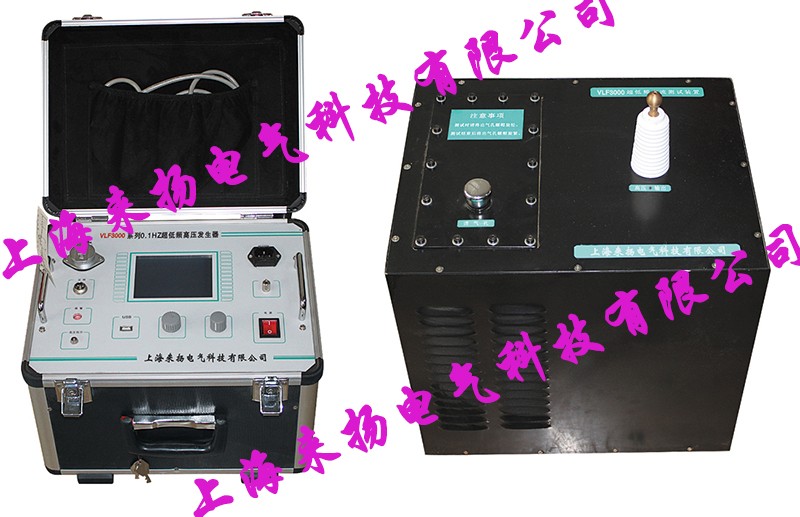

五、結構說明（VLF3000電力試驗行業標準“低頻高壓發送器"擁有雄厚的技術力量）

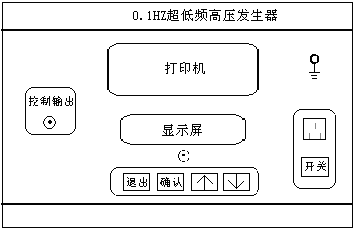

1、控制器面板示意圖

                             圖1

圖1中各部件示意以及功能說明：

(1)“地"：接地端子，使用時與大地相連。

(2)“控制輸出"：輸出多芯插座，使用時與升壓體的輸入多芯插座相連。

(3)“對比度"：對比度調節旋扭，用于調節液晶顯示器的對比度。

(4)“功能鍵"：其功能由顯示器提示欄對應位置提示。

(5)“AC220V"：電源輸入插座，內藏保險管。

(6)“開關"：電源開關。內藏指示燈，開時亮，關時熄。

(7)“打印機"：打印測試報告。

(8)“液晶顯示器"：顯示測試數據。

2、升壓器結構示意圖
