1、概述：（LYGKC-1000電力行業新發展方向“高壓開關參數特性分析儀校驗裝置"測量穩定可靠）

本儀器能產生高精度、寬范圍的定時信號，并能模擬高壓斷路器的動作，可用于校驗和檢測高壓開關測試儀的時間基準及時間測量功能。

2、主要技術指標和使用條件：（LYGKC-1000電力行業新發展方向“高壓開關參數特性分析儀校驗裝置"測量穩定可靠）

2.1 本裝置有12路觸頭輸出，可同時模擬12個高壓斷路器觸頭。

2.2 高壓斷路器合閘或分閘時間可在 0.01－800mS范圍內任意設置。

2.3 分辨率：10微秒。

2.4 精  度：0.01%。

2.5 彈跳脈沖個數可在  0－20 個范圍內任意設置。

2.6 支持不同期測試。

2.7 支持內部觸發、外部觸發、有源觸發、無源觸發。

2.8 環境溫度：10－30度

2.9 環境濕度：小于85％

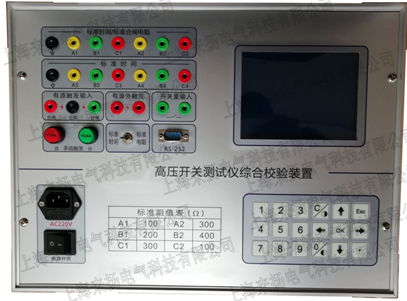

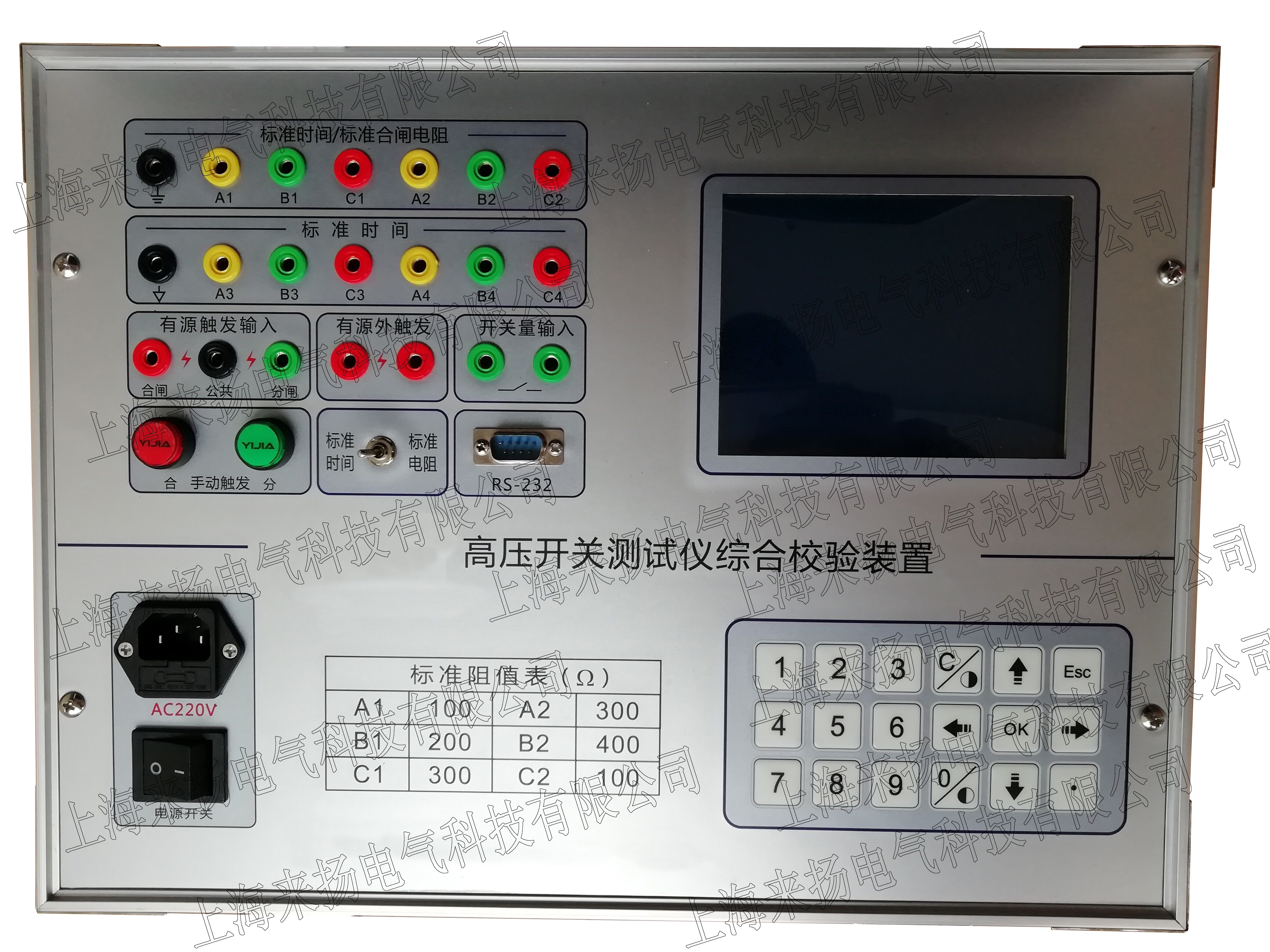

3、時間校準裝置外觀結構：（LYGKC-1000電力行業新發展方向“高壓開關參數特性分析儀校驗裝置"測量穩定可靠）

4、工作原理簡介：（LYGKC-1000電力行業新發展方向“高壓開關參數特性分析儀校驗裝置"測量穩定可靠）

時間校準裝置電路劃分為：觸發電路、高速可預置計數器電路、高精度晶體振蕩電路、單片機控制電路、輸出控制電路，如圖（1）所示。

4.2 該時間校準裝置的特點是：

4.2.1 實時性強，裝置努力做到了觸發實時，計數實時，輸出實時。為了能實現實時，觸發環節采用恒流觸發，計數環節采用高速可編程邏輯電路構成同步計數器，保證計數輸出和基準脈沖同步，輸出電路電路采用晶體管模擬。

4.2.2 采用24M高精度石英晶振，保證基準脈沖的精準性和穩定性。
