一、簡介（LYJYXT3000電力行業使用設備“絕緣電阻在線監測系統"產品十分精細）

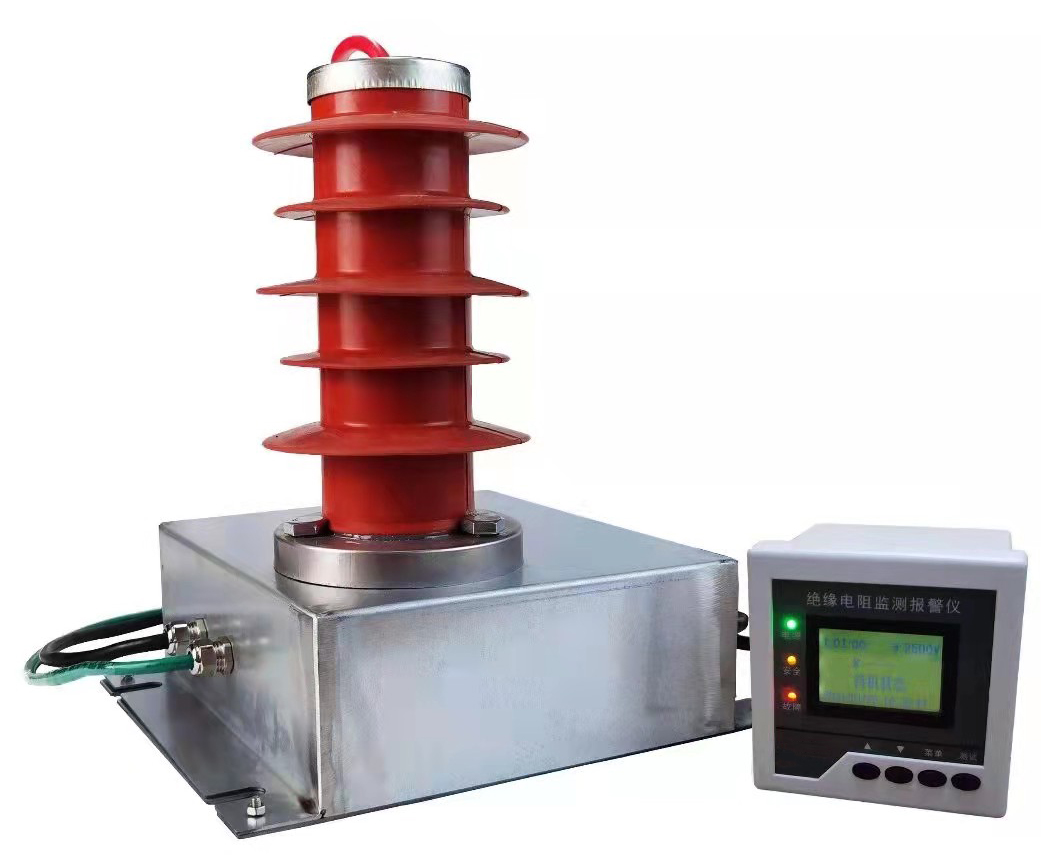

LYJYXT3000絕緣電阻在線監測報警儀用于電動機、發動機、變壓器、電纜、電力電容等設備的絕緣電阻在線監測報警。儀器由測量電路部分、顯示控制部分組成。測量電路安裝在不銹鋼金屬殼體內，高壓輸出L線與測量電路之前通過高壓隔離再整體灌封，在線安裝后，被測試對象的高壓不會對儀表造成損壞，測量電路部分可以安裝在配電柜內，其不銹鋼金屬殼體設計有4個安裝固定卡槽；顯示控制部分安裝在配電柜柜門上(開孔86mmx86mm)，方便操作觀察。
儀器選用了大規模集成電路與諸多精密高壓電子元件，測試電壓有2500V或5000V可選，絕緣電阻測量范圍0.01MΩ~2.5TΩ。具有液晶顯示、數據存儲、數據查詢、絕緣阻值過低報警、自動鎖機（報警時輸出一個220V控制信號去控制被測設備的電源；或電電氣設備運行時，通過高壓斷路器的輔助觸點閉鎖本儀器，儀器不工作，當電氣設備退出運行時，儀器自動測試電氣設備的絕緣電阻，當檢測的絕緣電阻不合格，儀器聲光報警，不允許高壓電氣設備投入運行）、遠程監控（顯示控制器背面設計有RS485Modbus通訊接口，提供協議供二次開發）等功能。儀器同時具有吸收比和極化指數測試功能。整機測量精度高、操作便捷、安裝方便、性能穩定可靠、抗干擾能力強。還具有防震、防塵、防潮結構，是電力、礦山、油田、江河排灌等大型電力設備絕緣電阻在線監測的智能儀表。
二. 技術規格（LYJYXT3000電力行業使用設備“絕緣電阻在線監測系統"產品十分精細）
功 能 | 絕緣電阻、極化指數、吸收比在線監測 |
電 源 | AC 220V±20V（在線取電） |
測試電壓 | DC 2500V/5000V(選購) |
短路電流 | ≥3.5mA |
量 程 | 0.00MΩ~2.50 TΩ |
精 度 | 0.00MΩ~25.0GΩ：±3%rdg±5dgt |
25.0GΩ~2.50 TΩ：±15%rdg±5dgt | |
分 辨 率 | 0.01MΩ |
接線方法 | L接線端：“L"稱為高壓輸出端，稱為線路端，引至被測物的一端（在線安裝被測物電壓不能超過35KV） |
G接線端："G"稱為屏蔽端，用于三電極法測量絕緣材料或電纜的絕緣電阻，它接至電極保護環端 | |
E接線端："E"稱為地端，接至被測物的地、零端。例如電機外殼金屬、變壓器鐵芯、電纜屏蔽層 | |
測量時間 | 1分鐘~30分鐘（與測量方式有關，可設置) |
測量間隔 | 1小時~2400小時（可設置） |
換 擋 | 全自動換檔 |
LCD | 液晶顯示 |
尺 寸 | 顯示控制器尺寸：長寬高100mm×100mm×90mm 顯示控制器安裝開孔尺寸：86mm×86mm |
測量電路部分尺寸：長寬高270mm×230mm×300mm | |
標準測試線 | 紅色高壓測試線，綠色、黑色測試線各1條，與測量電路固定連接 |
自動放電 | 有 |
指 示 燈 | 電源指示燈綠色；安全指示燈黃色；故障指示燈紅色 |
工作電流 | 待機25mA Max；測量時450mA Max(背光關閉) |
質 量 | 測量電路部分5.4kg；顯示控制器220g |
自動保護 | 有 |
工作溫濕度 | -10℃～40℃；80%rh以下 |
存放溫濕度 | -20℃～60℃；70%rh以下 |
耐 壓 | L測試線端頭與不銹鋼外殼間AC 35.0kV 50Hz 1min無擊穿現象 |
三. 結構（LYJYXT3000電力行業使用設備“絕緣電阻在線監測系統"產品十分精細）

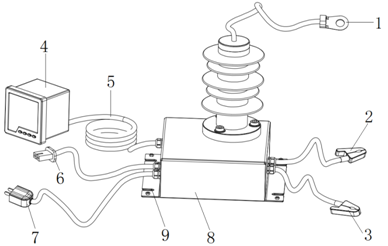

1、高壓測量L線 2、G線（綠色） 3、E線（黑色） 4、顯示控制器
5、顯示控制器與測量電路的連接線 6、220V控制線（輸出1個220V控制信號）
7、電源線 8、不銹鋼外殼（內置測量電路） 9、安裝卡槽（4個）
顯示控制器背面結構：
10、485通訊接口（二次開發用） 11、與測量電路的連接口
